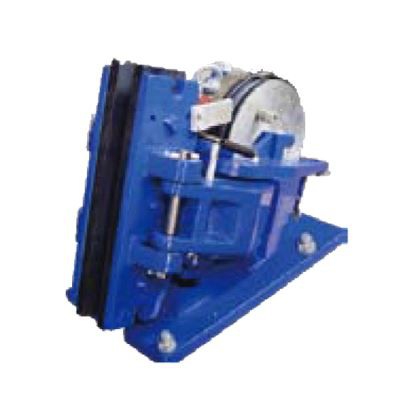

SB SBD SERIES เบรกความปลอดภัยของเครนจีน

คุณสมบัติหลัก

• การออกแบบปิดตามปกติ ปลอดภัย และเชื่อถือได้ ใช้สปริงดิสก์ที่ออกแบบเป็นพิเศษ การขับขี่แบบไฮดรอลิก การเลือกประเภทของชุดจ่ายกำลังไฮดรอลิก โปรดดู "คู่มือสำหรับชุดจ่ายกำลังไฮดรอลิก"
• การกระทำที่รวดเร็วและระยะเวลาเบรกสั้น
• สามารถเลือกติดตั้งสวิตช์จำกัดการปลดและสวิตช์จำกัดการสึกหรอของแผ่น ซึ่งสามารถรับรู้สัญญาณและการป้องกันที่เชื่อมต่อกัน
• ผ้าเบรกทำจากวัสดุแข็งที่ไม่มีแร่ใยหิน ซึ่งมีสมรรถนะการเสียดสีสูงและมีเสถียรภาพ และไม่ไวต่อน้ำ เกลือ และสารด้านสิ่งแวดล้อมอื่นๆ
• การปิดผนึกที่ดีเยี่ยมทำให้เบรกมีอายุการใช้งานยาวนาน
• ตำแหน่งการติดตั้งมีความยืดหยุ่น การทำงาน การปรับเปลี่ยน และการบำรุงรักษาทำได้ง่าย



สภาพการทำงาน

• อุณหภูมิแวดล้อม:-20 องศา ~+40 องศา
• ความชื้นสัมพัทธ์: อากาศความชื้นสัมพัทธ์ไม่เกิน 90%
• สามารถเลือกหน่วยกำลังไฮดรอลิกได้ การเลือกประเภทของหน่วยกำลังไฮดรอลิก โปรดดูที่ 'คู่มือสำหรับหน่วยกำลังไฮดรอลิก
• สามารถหารือเกี่ยวกับข้อกำหนดพิเศษก่อนการผลิตได้

ข้อกำหนดทางเทคโนโลยีของเบรกนิรภัยเป็นไปตามมาตรฐาน JB/T 10917-2008



มิติเค้าร่างและการติดตั้ง

ความสำคัญของโมเดล

ตัวอย่างการสั่งซื้อ

(SB 250-2200×40 RL, แรงจับยึดสูงสุดคือ 250KN, เส้นผ่านศูนย์กลางจานเบรกคือ 2200 มม., ความหนาของจานคือ 40 มม. พร้อมสวิตช์จำกัดการปล่อย)

---



ข้อมูลทางเทคนิคของเบรกนิรภัย SB SERIES

ประเภทเบรก	แรงยึด (KN)		ปล่อยความดัน (บาร์)			ปล่อยปริมาณน้ำมัน (มล.)			การกวาดล้าง			ค่าสัมประสิทธิ์แรงเสียดทาน			สลักเกลียวที่ร้องขอ ระดับประสิทธิภาพ แรงบิดในการติดตั้ง					ไม่รวมวงเล็บน้ำหนัก(กก.)
เอสบี50	50		110			30			1-2			0.36			8-M20,10.9,680					90
เอสบี100	100		120			50			1-2			0.36			8-M24,10.9,1200					150
เอสบี160	160		120			70			1-2			0.36			8-M30,10.9,2200					310
เอสบี250	250		130			95			1-2			0.36			8-M36,10.9,3540					452
เอสบี315	315		140			115			1-2			0.36			8-M36,10.9,3540					672
เอสบี400	400		120			170			1-2			0.36			8-M48,10.9,7400					1100
เอสบี500	500		140			170			1-2			0.36			8-M48,10.9,7400					1200

แรงบิดเบรก Nm=F × μ × d1 แรงบิดเป็น Nm=F × μ ×d1

ตารางขนาดเค้าร่าง

ประเภทเบรก	ขนาด (มม.)
	A	a1		a2	a3		b1	b2		B	C		d	k		P	L	E	W		H	H1
เอสบี50	77	77		90	38		38	38		154	150		20.5	56		102	300	240	110		310	80
เอสบี100	95	95		105	45		55	45		190	180		25	71		102	348	286	140		360	85
เอสบี160	110	120		135	65		70.0	65		260	235		31	87		106	412	370	170		410	95
เอสบี250	130	120		160	75		30	75		300	275		37	87		106	456	370	170		470	110
เอสบี315	140	175		205	85		90	82.5		335	330		37	137		106	476	410	270		500	110
เอสบี400	170	180		220	120		110	110		440	420		50	137		142	602	546	270		560	115
เอสบี500	170	180		220	120		110	110		440	420		50	137		142	682	542	270		600	115



ขนาดสัมพัทธ์ของจานเบรก

ประเภทเบรก	ขนาด (มม.)
	b			D	d1	ดี2แม็กซ์
เอสบี50	30	36	40	มากกว่าหรือเท่ากับ 500	D-120	D-300
เอสบี100	30	36	40	มากกว่าหรือเท่ากับ 500	D-150	D-380
เอสบี160	30	36	40	มากกว่าหรือเท่ากับ 600	D-180	D-440
เอสบี250	30	36	40	มากกว่าหรือเท่ากับ 600	D-180	D-480
เอสบี315	30	36	40	มากกว่าหรือเท่ากับ 1200	D-280	D-600
เอสบี400	30	36	40	มากกว่าหรือเท่ากับ 1800	D-280	D-660
5B500	30	36	40	มากกว่าหรือเท่ากับ 1800	D-280	D-660

d1＝ เส้นผ่านศูนย์กลางแรงเสียดทานตามทฤษฎี d2=เส้นผ่านศูนย์กลางดรัมหรือดุมสูงสุดที่อนุญาต สำหรับเส้นผ่านศูนย์กลางแผ่นดิสก์อื่นๆ โปรดติดต่อเรา

หมายเหตุ: ควรรักษาขนาดของประเภทและโครงสร้างเฉพาะไว้
